網點設計對LED背光源效果影響有多大？
2018-05-09

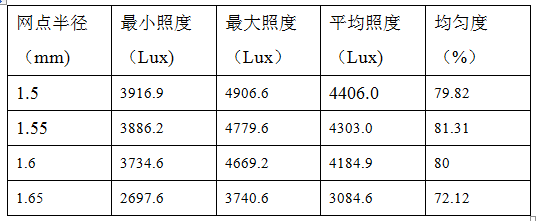

LED背光源結構很簡單，主要技術含量都集中在網點上面，網點設計的好處，影響到產品的發光效果以及均勻性，如下對LED背光源，不同網點的一個模擬測試參數：
從表中我們可以看出，在網點凸起數不變的情況下，隨著網點半徑的增加，最小照度，最大照度和平均照度都在不斷減小，但是均勻度在網點半徑為1.55mm時達最大。
通過以上對網點凸起數以及對網點半徑的相互調節，我們得出在網點凸起數為220*220，網點半徑為1.55mm時，背光模組照度均勻性達到最大。
