背光源 導光板是如何定義的？
2019-11-19
背光源與導光板，很多人不明白它們兩個到底是不是同一個產品，他們之間有哪些區別，有哪些聯系？
背光源（BackLight）是位于液晶顯示器（LCD）背后的一種光源，它的發光效果將直接影響到液晶顯示模塊（LCM）視覺效果。液晶顯示器本身并不發光，它顯示圖形或是它對光線調制的結果。
背光源主要由光源、導光板、光學用模片、結構件組成：
光源：主要有EL、 CCFL及LED三種背光源類型；

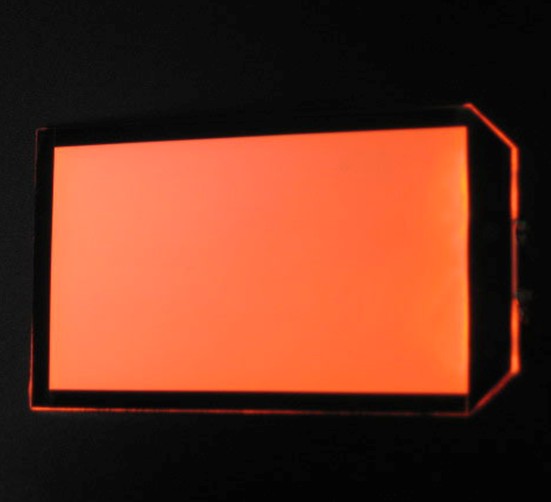

下圖為背光源：
導光板：分為印刷、化學蝕刻（Etching）、精密機械刻畫法（V-cut）、光微影（Stamper）、內部擴散、熱壓；
光學用模片：增光膜/片、擴散膜/片、反射片、黑/白膠；
結構件：結構件中有：背板（鐵背板、鋁背板、塑膠背板）、膠框、燈管架、鋁型材、鋁基條，其中背板和膠框為必用件，其它的結構件并非完全使用。
導光板（light guide plate）是利用光學級的亞克力/PC板材，然后用具有極高折射率且不吸光的高科技材料，在光學級的亞克力板材底面用激光雕刻、V型十字網格雕刻、UV網版印刷技術印上導光點。利用光學級亞克力板材吸取從燈發出來的光在光學級亞克力板材表面的停留，當光線射到各個導光點時，反射光會往各個角度擴散，然后破壞反射條件由導光板正面射出。通過各種疏密、大小不一的導光點，可使導光板均勻發光。反射片的用途在于將底面露出的光反射回導光板中，用來提高光的使用效率；同等面積發光亮度情況下，發光效率高，功耗低。單面微結構陣列導光板一般采用押出成型的制作工藝。

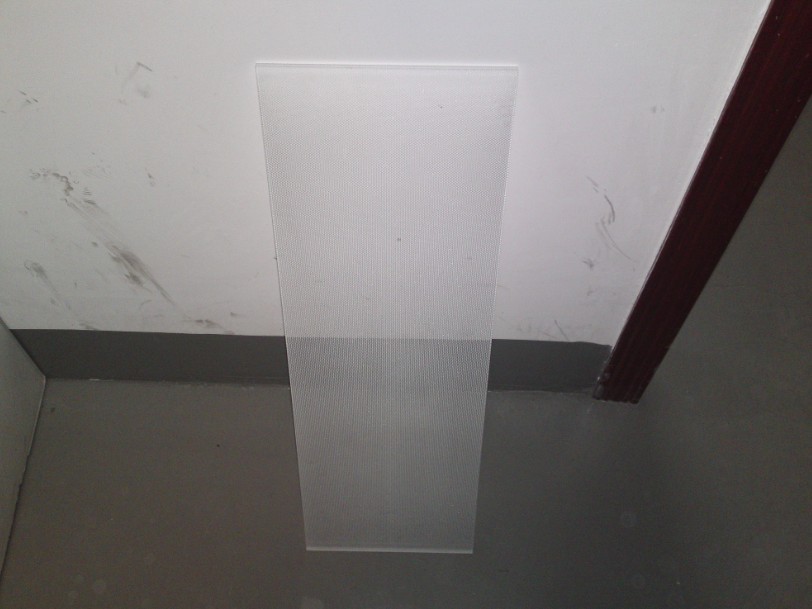

下圖為導光板：
從以上對比，我們就可以清晰的發現，背光源是由導光板加其它材料構成，是車與輪胎這間這樣的關系。
