背光源網點是如何設計的？
2020-02-29

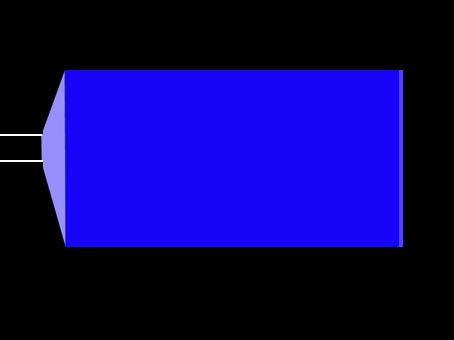

如下圖所示為直插藍色背光源示意圖：
要想了解背光源網點設計，就要先了解一款設計軟件，即背光源網點分布設計軟件Gtools LGP：
Gtools LGP特點如下：
1.不限導光板尺寸與網點大小均可設計（大中小各種尺寸的導光板都可以輕松設計，可自定義網點）
2.不限光源種類與結構位置均可布局（不僅是導光板，也可對導光管， 廣告燈箱,按鍵導光膜,等進行設計布點）
3.多種網點布局方式（矩陣布點，XY曲線布點，變化PITCH布點 亂數布點，亂數補點）
4.可以依量測的輝度值來做均勻性的自動補償與調整
5.可輸出各種光學軟件的模擬格式（可輸出speos，optiswork，tracepro，lighttool等主流光學CAE軟件的模擬格式）
6.修改局部區域的網點密度（可輕易改變網點的直徑大小，網點間的距離大小，可對區域進行控制，也可對整個網版進行設變）
7.2D光跡模擬與產生（設置光源位置，出光位置，止光位置，發光角度，光跡數目，反身次數等參數，即可模擬光跡的折射效果）
8.簡體/繁體/英文版
9.各種數據分析能力（支持分析區域密度，網點大小斷面分析，在分析的同時，可輸出網點密度檔，網點大小檔，可用于再次修正設計）
10.高密度與均勻性的亂數網點分布（含多種亂數布點 樣式與品味）
11.適用于各種制程加工的設計（適合蝕刻，鐳射，印刷，激光等多種加工制程，軟件可輸出相應格式）
12.比對CCD取像與原始設計的密度編輯界面
13.架構于AUTOCAD軟件(可以直接編輯與分析網點)
此背光源網點設計布點專用軟件,廣泛應用于各種導光板網點設計開發,包括LED中小尺寸背光源、CCFL大尺寸液晶背光、LED平板燈面板燈,以及用于廣告超薄燈箱上的網點,
背光源網點設計規則如下：
1、進光位到最尾端，布點一般是遵循點從小到大，距離從小到大，按規律一次交叉排平行排列，這指的是單邊進光。
2、如果是雙邊進光，即對邊進光，規則為兩邊到中間遵循點從小到大，距離從小到大，按規律一次交叉排平行排列。
3、尺寸不同，從進光位到尾端，點大小及距離會不同，一般是跟據設計經驗來的，但大體規則不會變，從小到大，尺寸相差不大時，一般網點可以通用，這里指的就是所謂的共用網板。異形除外。
